二、Windows编程GDI—TextOut细节

TextOut是用于显示文字的最常用的GDI函数。语法是:

TextOut (hdc, x, y, psText, iLength) ;


以下将详细地讨论这个函数。

第一个参数是设备内容句柄,它既可以是GetDC的传回值,也可以是在处理WM_PAINT消息时BeginPaint的传回值。

设备内容的属性控制了被显示的字符串的特征。例如,设备内容中有一个属性指定文字颜色,内定颜色为黑色;内定设备内容还定义了白色的背景。在程序向显示器输出文字时,Windows使用这个背景色来填入字符周围的矩形空间(称为「字符框」)。

该文字背景色与定义窗口类别时设置的背景并不相同。窗口类别中的背景是一个画刷,它是一种纯色或者非纯色组成的画刷,Windows用它来擦除显示区域,它不是设备内容结构的一部分。在定义窗口类别结构时,大多数Windows应用程序使用WHITE_BRUSH,以便内定设备内容中的内定文字背景颜色与Windows用以擦除显示区域背景的画刷颜色相同。

psText参数是指向字符串的指针,iLength是字符串中字符的个数。如果psText指向Unicode字符串,则字符串中的字节数就是iLength值的两倍。字符串中不能包含任何ASCII控制字符(如回车、换行、制表或退格),Windows会将这些控制字符显示为实心块。Text0ut不识别作为字符串结束标志的内容为零的字节(对于Unicode,是一个短整数型态的0),而需要由nLength参数指明长度。

TextOut中的x和y定义显示区域内字符串的开始位置,x是水平位置,y是垂直位置。字符串中第一个字符的左上角位于坐标点(x,y)。在内定的设备内容中,原点(x和y均为0的点)是显示区域的左上角。如果在TextOut中将x和y设为0,则将从显示区域左上角开始输出字符串。

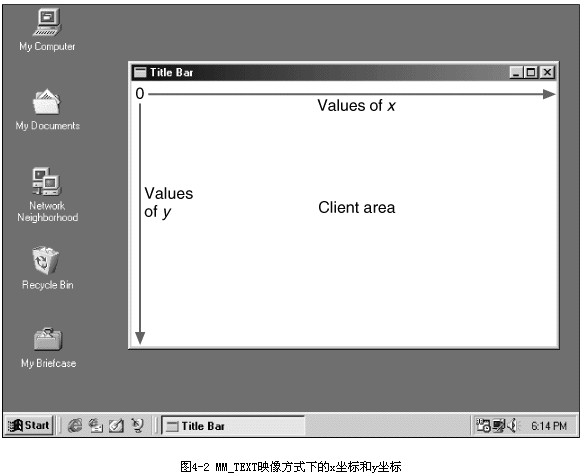

当您阅读GDI绘图函数(例如TextOut)的文件时,就会发现传递给函数的坐标常常被称为「逻辑坐标」。在第五章会详细地解释这种情况。现在请注意,Windows有许多「坐标映像方式」,它们用来控制GDI函数指定的逻辑坐标转换为显示器的实际图素坐标的方式。映像方式在设备内容中定义,内定映像方式是MM_TEXT(使用WINGDI.H中定义的标识符)。在MM_TEXT映像方式下,逻辑单位与实际单位相同,都是图素;x的值从左向右递增,y的值从上向下递增(参看图4-2)。MM_TEXT坐标系与Windows在PAINTSTRUCT结构中定义无效矩形时使用的坐标系相同,这为我们带来了很多方便(但是,其它映像方式并非如此)。




设备内容也定义了一个剪裁区域。您已经看到,对于从GetDC取得的设备内容句柄,内定剪裁区域是整个显示区域;而对于从BeginPaint取得的设备内容句柄,则为无效区域。Windows不会在剪裁区域之外的任何位置显示字符串。如果一个字符有一部分在剪裁区域外,则Windows将只显示此区域内的那部分。要想将输出写到窗口的显示区域之外不是那么容易的,所以不用担心会无意间出现这种事情。
